烤漆

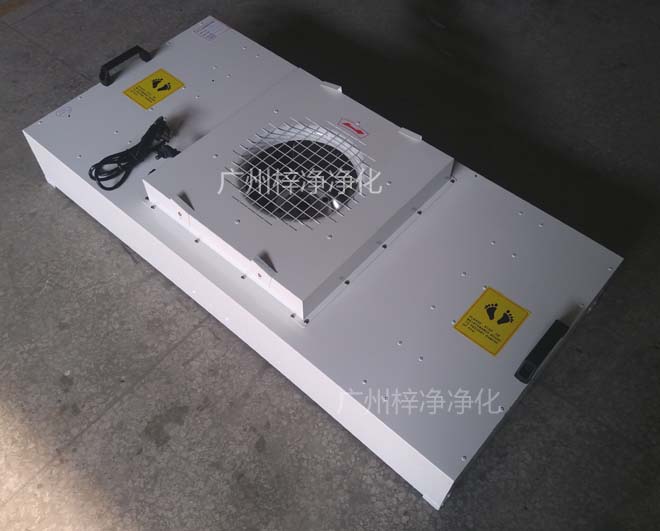

FFU凈化單元：箱體采用A3冷軋鋼板多層酸洗烤漆制作,顏色為白色,鋼板厚度為1.2mm,美觀大方,不生銹。烤漆FFU凈化單元設有初、高效兩級過濾網。
風機從FFU頂部將空氣吸入并經初、
高效過濾器，過濾后的潔凈空氣在整個出風面以0.45m/s±20的風速勻速送出。
烤漆FFU凈化單元模塊可連接使用,使得FFU廣泛應用潔凈室,潔凈工作臺、潔凈生產線、組裝式潔凈室和層流罩等應用場合。

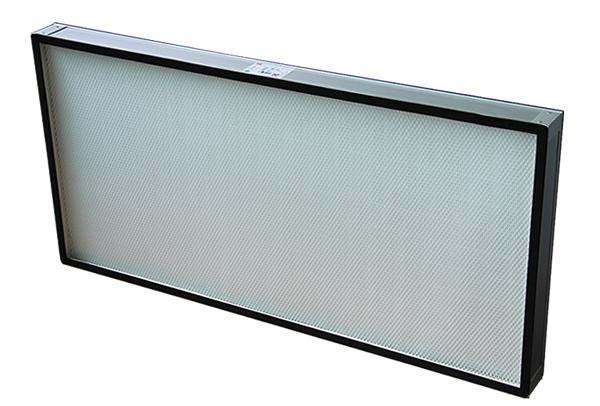

配無隔板高效過濾器：
1、采用玻璃纖維濾紙作為濾料，以熱容膠、玻纖絲線拉線分隔：
2、鋁型材外框，進出風面帶噴塑菱形護網；
3、特有的無縫發泡密封技術，彈性好，不變形，不脫落，安裝使用不會泄漏。
4、效率高，阻力低，超薄型，重量輕，安裝方便，使用壽命長。
5、每臺均經納焰法測試，具有過濾效率高、阻力低、容塵量大等特點。

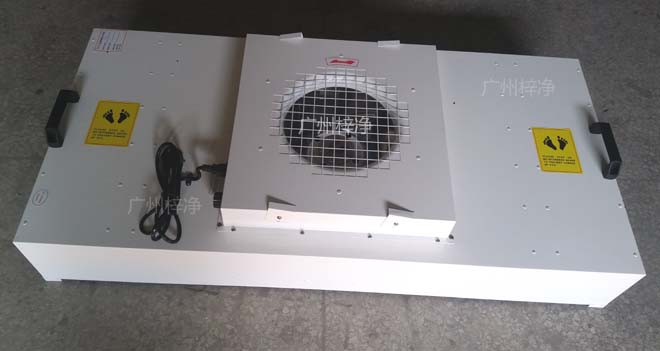

烤漆FFU凈化單元產品配置：
1、一套FFU含箱體、風機；
2、配H13鋁框高效過濾器,過濾效率99.99%@0.3um，確保凈化使用級別達到靜態100級（ 美聯邦 209E ）；
3、風機裝置，鋁葉輪，噪音小，具有震動小，運行穩定，低噪聲免維護；
4、電源:AC單箱220V/50Hz；
5、重量：約20KG；
6、額定功率140-200W；
7、風速：0.45-0.75M/S±20%；
8、噪音：49-56dB±3dB(過濾器下方1.5米)；
9、風量：1000m3/h；
10、調速功能：三檔調速。
梓凈烤漆FFU凈化單元出廠驗收?qǐng)?bào)告：
|
產品名稱 |
FFU空氣過濾單元 |
型號規格 |
1175*575*290 |
|
檢驗類別 |
出廠檢驗 |
|
檢驗依據 |
1.FFU外觀.高效空氣過濾器
2.產品技術條件及顧客需求
3.凈化行業標準 |
|
使用儀器 |
1）激光粒子計數器 2）卷尺 3）風速儀 4）噪音計 |
|
測量結果 |
|
序號 |
檢驗項目 |
技術要求 |
檢驗結果 |
合格情況 |
|
1 |
外觀 |
表面無劃傷凹凸不平痕跡 |
表面完好無損 |
完好 |
|
2 |
尺寸偏差 |
外形符合圖定要求 |
外形：1175*575*290 |
合格 |
|
3 |
潔凈等級 |
CLASS100（GB50073-2001） |
CLASS100 |
合格 |
|
4 |
氣流形式 |
垂直流 |
垂直流 |
合格 |
|
5 |
過濾效率 |
99.99%@0.3um |
[email protected] |
合格 |
|
6 |
風速（m/s） |
0.45 m/s ±20% |
0.45-0.68m/s ±20% |
合格 |
|
7 |
噪音 |
46-55 ±3dB(A) |
46-54 ±3dB(A) |
合格 |
|
8 |
風機 |
功率80-160W
可三檔調速 |
功率:81-163W
三檔調速 |
合格 |
|
結論 |
質檢合格，準予出貨 |
|
檢驗員 |
007 |
日 期 |
|

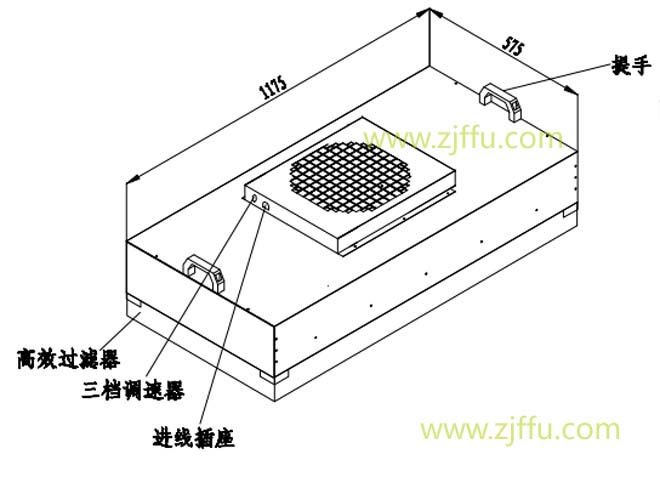

烤漆FFU凈化單元規格可定制：575-575-290mm 1175-575-290mm 1175-1175-290mm，也可以按照用戶要求定制不同規格產品！
